磁粉（電渦流）測功機系統采用磁粉制動器、電渦流制動器或磁滯制動器作加載器，組成磁粉測功機、電渦流測功機或磁滯測功機；以拉壓傳感器、光電（或磁電）轉速傳感器作檢測元件檢測轉矩轉速；采用電量變送器測量電壓、電流等電參數；計算出電機的功率、效率，采用數字溫度傳感器測量溫度。根據用戶要求設計電機測試軟件，輸出電機測試報告。
該系統可檢測直流電機、普通三相電機、汽車起動電機、汽車雨刮器電機、電動自行車電機。
該系統可以進行加載試驗、效率試驗、溫升試驗、堵轉試驗。

一、測試數據
1. 輸入電壓、電流、功率因數、頻率、輸入電功率
2. 輸出轉矩、輸出轉速、輸出功率
3. 效率
4. 溫升

二、磁粉測功機結構圖

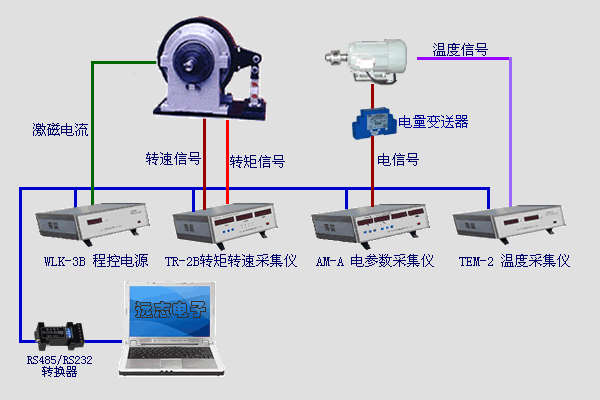

三、系統示意圖

四、軟件界面

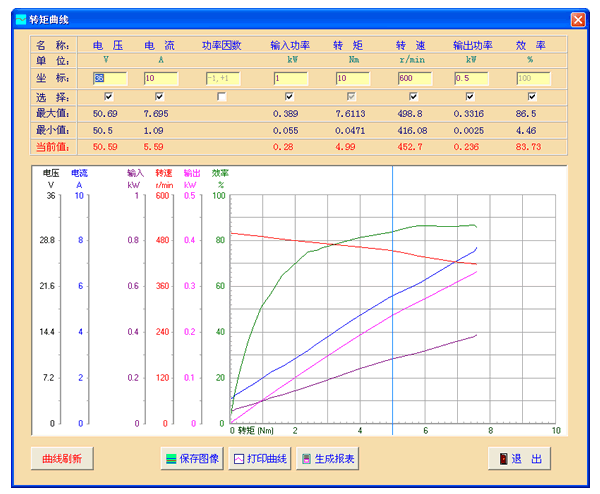

五、電機特性曲線

六、加載

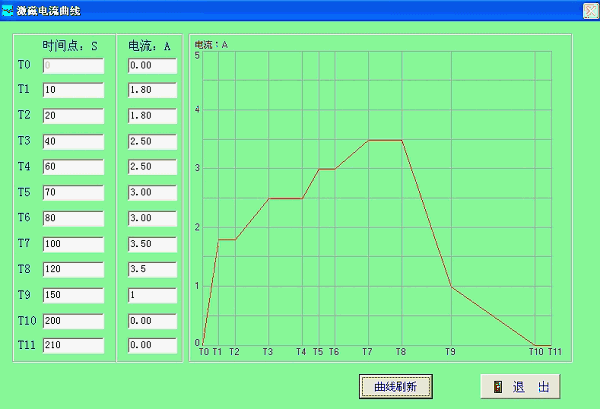

可按照設定的激磁電流變化曲線加載。

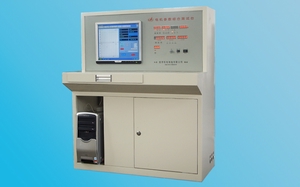

七、測功機測試臺

測功機試驗臺可按照客戶要求定制。
八、系統說明
1. 系統用1臺磁粉測功機加載，用1臺TR-2B轉矩轉速采集儀采集電機的輸出轉矩和轉速；用1臺AM-A型電參數采集儀采集電機的輸入電壓、電流、功率因數、頻率等參數；用1臺TEM-2溫度采集儀采集溫升；用WLK-3B程控電源控制磁粉測功機。
2. 所有儀器通過RS485總線與電腦連接，實現對電機的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。
3. 生成電機的特性曲線。
4. 以曲線的形式輸出報表。
5. 測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。

GETDA 軟件使用說明

GETDA 軟件（演示版）
